バイクに搭載したUSB電源『USB Station 2』が出力する電源波形やら、データ端子の状態をオシロスコープで測定してみたい・・・・
https://…/2015/11/23/ 車載スマフォナビ用USB電源の設置＆マウント微調整
なんたって、エンジン停止中にスマフォを接続すると充電されるのに、エンジンを始動してからスマフォを繋いでも充電されないという現象の原因を探りたい・・・・
https://…/2015/12/26/ USB電源系統にノイズフィルター取り付け → 別の意味で効果あり
そのために、20年超でお亡くなりのオシロスコープを処分して、新たな中古オシロスコープを購入しました。
https://…/2016/01/09/ ポチッとオシロスコープ
測定器は準備出来たので、今度はどうやってUSBの電源線とデータラインの信号を取り出すか・・・・
という訳で、秋葉原でUSB-Aコネクタのオス／メスのペアを購入し、それらを直結してしまおう。
 |

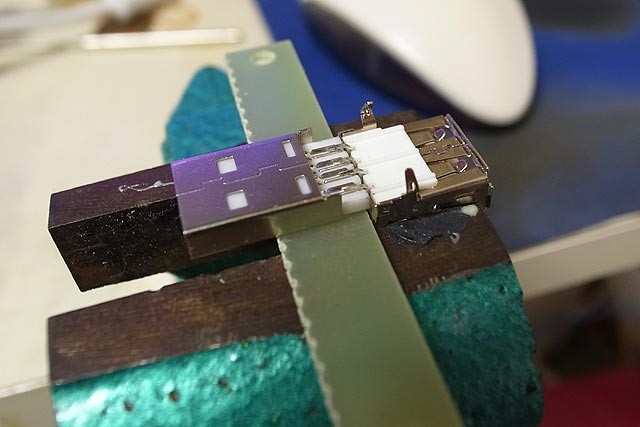

| ・USB-Aコネクタ オスとメスの4線を直結 |
構造上、段差が発生するので、とりあえずプリント基板の切れ端で吸収しつつハンダ付け。
オシロスコープのプローブを接続しやすいように、ヒゲ状の足も取り付けて完成。
これで、測定したいUSBラインにこのプローブを挟みこむことで、信号の状態を盗み見ることが出来ます。
あとは、いつバイクで測定するかだなぁ・・・・（爆）
