走行中のみ無変調！？車載アマチュア無線設備の不調を徹底調査した件

昨日の河津桜ツーリング日記では一切触れなかったのですが、相変わらず不調な私の車載アマチュア無線機系統。

昨日、河津桜ツーリングに行ってきた日記
https://…/2026/02/22/ わっさわさの河津桜に感動して、猫に導かれ豚汁うどんを満喫してきた件

せっかく皆様と集まり一緒に走る機会だし、皆さんアマチュア無線機を搭載しているので走行中のスムーズな意思疎通を図りたい訳ですが、私の送信する電波は不安定。
どうやら停止中の送信は普通に音声が乗るけれども、走行中は無変調になってしまうという症状らしい。

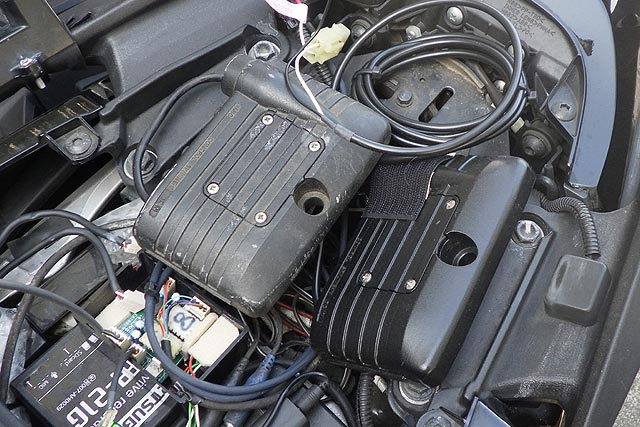

・【使い回し写真】3台のアマチュア無線機を搭載したバイク

実は前々回の年末・佐野ラーメンツーリングの際にも症状が出ていたらしいのですが、その時は通信相手側も送受信が不能な事態に陥っていたため、事象を正確に把握できず。

佐野ラーメンツーリングの日記
https://…/2025/12/28/ 走り納めで佐野ラーメンを食べに行き、加齢を感じつつ厄除けしてきた件

ただ当方から送信する電波が無変調だと言う疑いがあることは事実だったので、今回（昨日）のツーリング前日にマイクユニットのみを室内に持ち込み、オシロスコープにて動作確認して正しく音声信号を出力していることを確認していました。

にも関わらず、今回（昨日）も送信電波が無変調だった・・・・＿|￣|○

しかも症状は接触不良っぽい？？ でも去年配線はすべてリニューアルして、マイクから先の要素は結構新しいはずだぞ？？

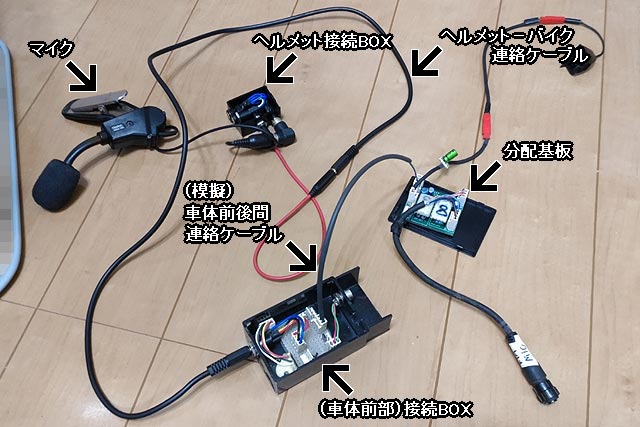

ヘルメット接続BOX
ヘルメット～バイク間連絡ケーブル
- LANケーブル仕様が経年で限界を迎えたため、3.5φ4極ステレオミニプラグ仕様にリニューアルした

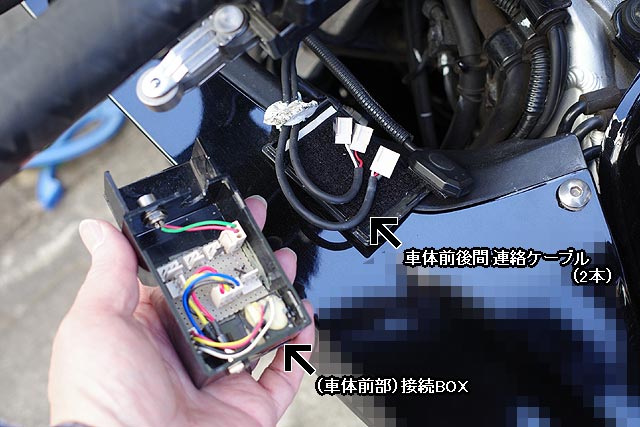

（車体前方）接続BOX（ヘルメット接続ケーブルの受け側）
- 接続ケーブル仕様のリニューアルに伴い、基板もコネクタも新しくしましたよ
車体前後間接続ケーブル
- これも従来の八重洲無線純正の非シールドケーブル仕様から、耐熱シールド線仕様にリニューアルしましたよ

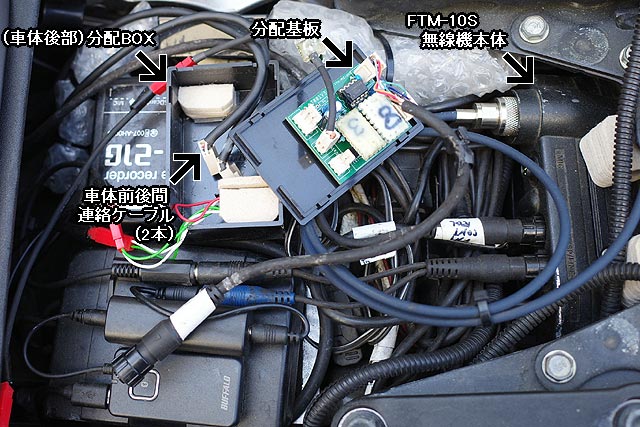

（シート下）分配BOX
- マイク信号をオペアンプで受けてから分配・レベル調整して無線機に流し込む回路を組み込んでいるけれど、ここも最近1年以内に組んだからまだ新しいぞ

徹底的にリニューアルして不安要素をなくしたはずなのになぁ（泣）

去年、いろいろと無線機系統をリニューアルした日記
https://…/2025/07/05/ RJ45廃止に向けてヘルメット側接続BOXv3を製作＆取り付けしてみた件
https://…/2025/04/21/ 車載無線機音質改善計画★車体前後間連絡ケーブルの交換をしてみた件

・【使い回し画像】車載無線機のブロック図

当日、新しいケーブルの接触不良かな？と疑い目視で点検しても異常なしだし、多少グリグリしても改善しない・・・・（泣）

そして今日、昨日の疲れを引きずってはいるものの、重い腰を上げてマイク系統の調査をすることに。
まずはテスターを使用して、ヘルメット側のマイク系統の導通具合を確認。

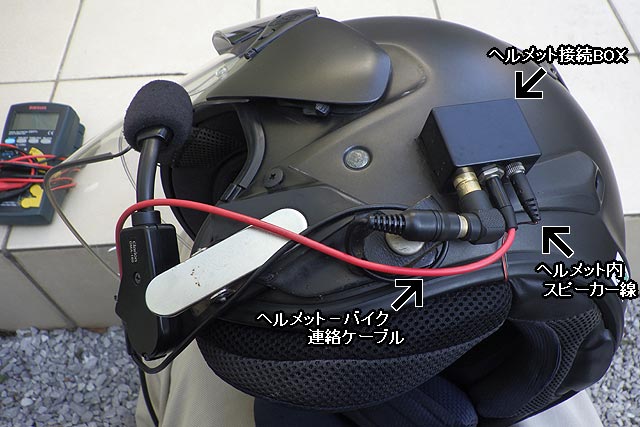

・ヘルメットに固定されているヘルメット接続BOX

ふ～む・・・・"ヘルメット－バイク連絡ケーブル"のバイク側の端子とマイクまで、正常に導通しているな。

となると異常箇所はバイク本体側かな？

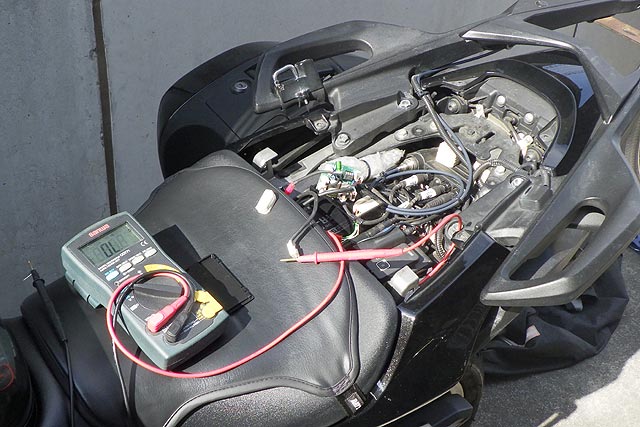

こちらもテスターを持ち出して、"ヘルメット－バイク連絡ケーブル"のヘルメット側端子までの導通を確認してみます・・・・

・シート下の機器と、ヘルメット側のマイクまで導通を確認

・・・・むむむ！？予想外。導通しているではないか！

異常が見当たらないだと？？なので実際に電波を出して確認するしかないな。

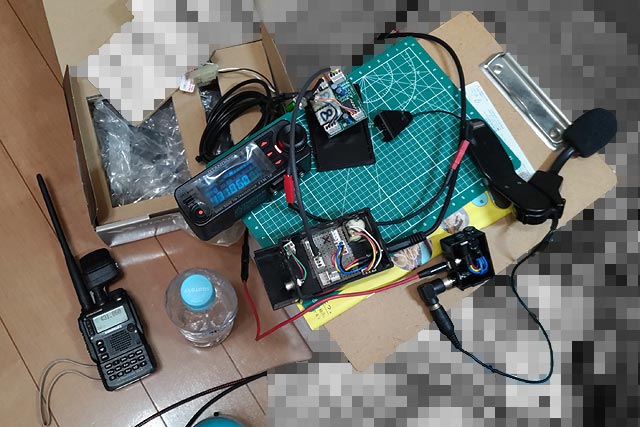

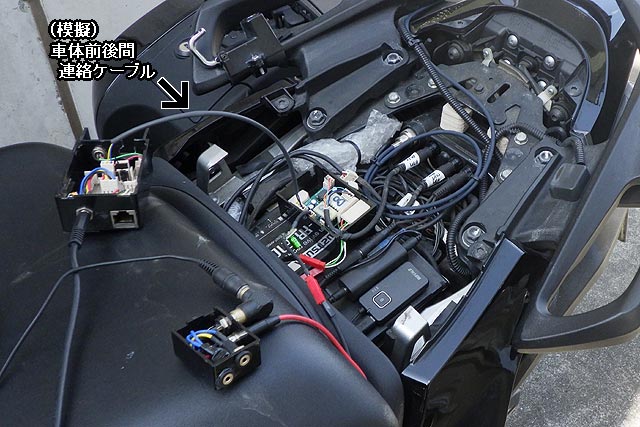

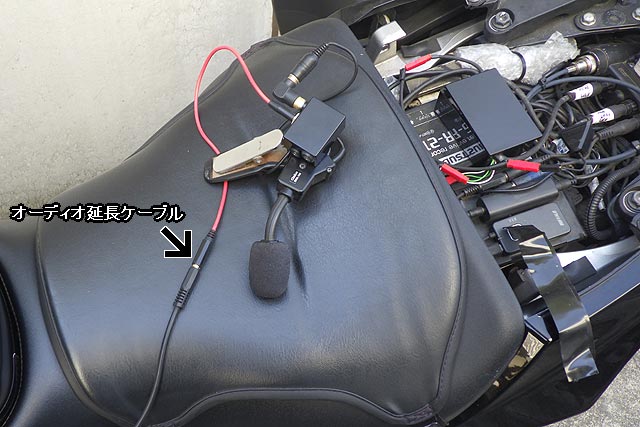

いつも、ヘルメットを被らないとマイクに向かって喋れないのに、耳は第三の無線機で受信した音を聞きたくても聞けないので作業がなかなか効率的に進まなかったのですが、ヘルメット側BOXの失敗作（ただしマイク回路は使える）があったのでそれを利用することでヘルメット側回路をシミュレートできるので、それを使って自分で喋って自分で聞くテストを実施。
