現実の世界ではとっくに作業が終わっているのですが掲載タイミングを逃してしまい、ボツネタにしてしまうと前後が繋がらなくなるために復活掲載なのです。
実際は名古屋（臨時）赴任の合間の週末に東京に戻ってきた際に作業をしています。
昨日の日記で紹介した新しいプリント基板。今までのバージョン3基板にローカットフィルタ機能を追加して風切り音の低減を狙うというもの！
プリント基板バージョン4が届いて開封した日記
https://…/2025/04/07/ プリント基板v4の注文品が届いていたので開封だけしてみた件
 |
| ・【使い回し写真】プリント基板 バージョン4 |
風切り音以外のノイズも混じっているのですが、そちらはコネクタとケーブルを新しく作り変えて対応する・・・・予定。
組み立てに必要な部品は以前に秋葉原電気街に行った際に購入済みなのです。私にしては珍しく準備が良いですね。
秋葉原でお買い物をしてきた日記
https://…/2025/03/08/ 緊急出動発動に備えて所用消化＆秋葉原電気街でお買い物してきた件
 |

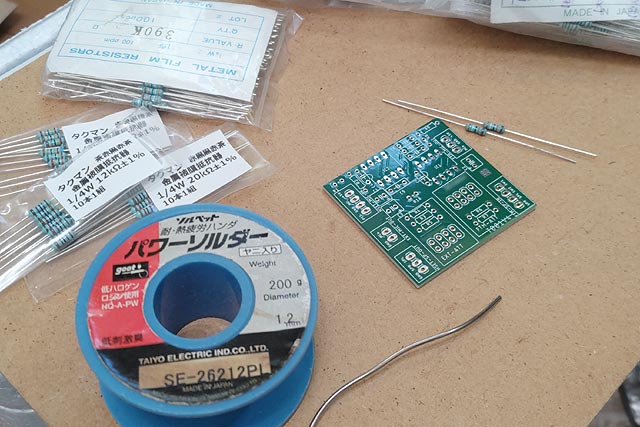

| ・部品購入済みなので組み立てていきましょう |
さっそくはんだ付け作業。
まずはセオリー通り背の低い抵抗器から。
 |

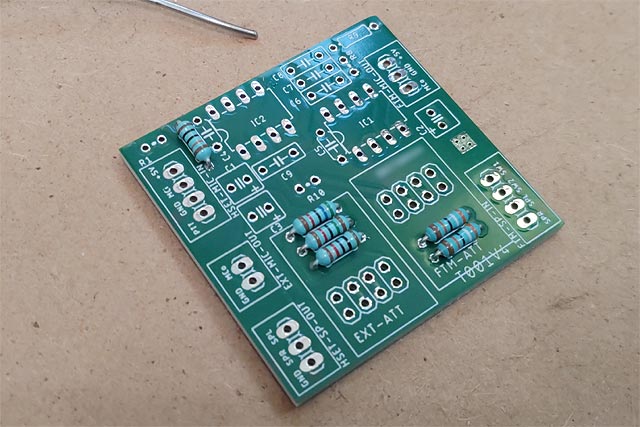

| ・背の低い抵抗からはんだ付け |
最近ハンダゴテも新しいデジタル温調機能付きのやつにしたのでとても作業がやりやすい・・・・が、今度はコテ先掃除スポンジがイラつく要因に（笑）
そのうち進化させましょう。
デジタル温調ハンダゴテを購入した日記
https://…/2024/04/23/ 守谷出張9日目:デジタル温調ハンダごてPX-280を購入した件
ICソケット、セラミックコンデンサ、アッテネータードーターボード用コネクタ・・・・段々と背が高くなっていきます。
 |

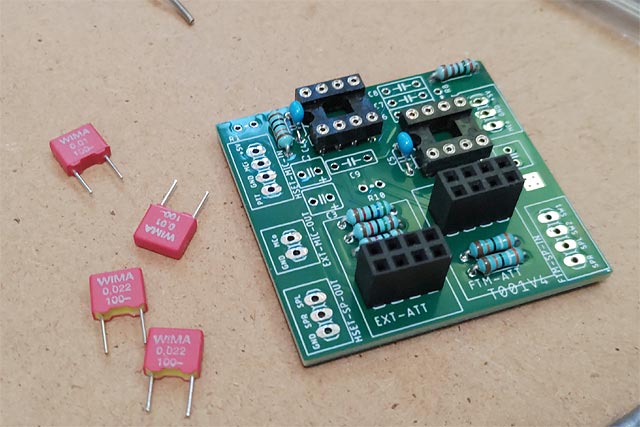

| ・ICソケット、アッテネーター用ドーターボードのコネクタを取り付け |
そして新兵器のメタライズドポリエステルフィルムコンデンサ（赤いやつ。）の装着。
バイクの振動にどのくらい耐えられるのかは未知数。
外部接続用のコネクタをはんだ付けして残るは電解コンデンサ。
 |

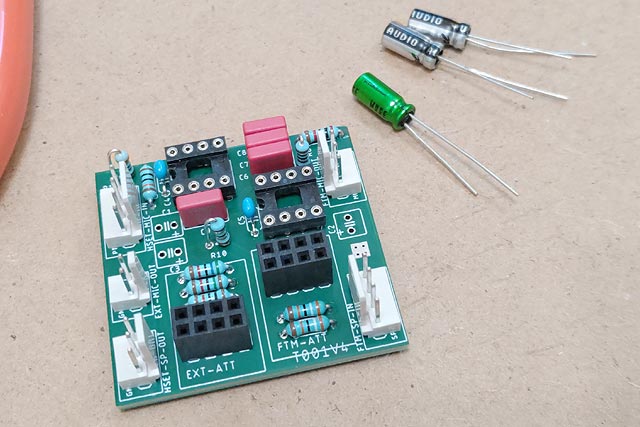

| ・あとは電解コンデンサのみ。ほぼ完成～ |
同じ型の入手が不可能になってしまったので寄せ集めた結果、用途が異なるものの混成になってしまった・・・・
コネクタの互換性を保ち、信号レベルも変化させないでローカットフィルタを増設した基板が完成しました～♪
 |

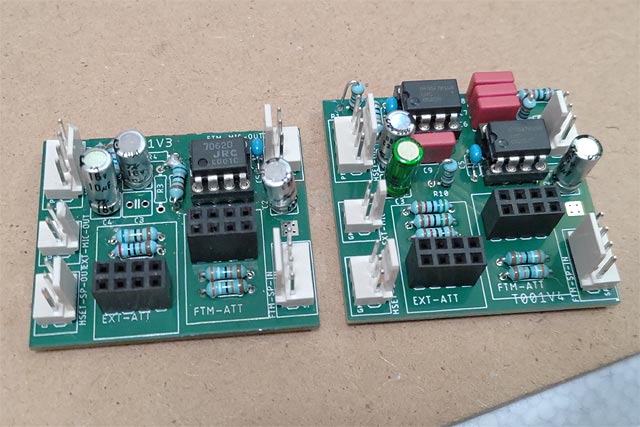

| ・完成品をV3基板と並べてみました |
基板サイズが数ミリ拡張され、オペアンプICが2つになりちょっと格好良くなりました！
これ以上拡張しようとするとFTM-10S側からの供給電力も気にしなければならなくなってくるかも。
着々と次回ツーリングに向けて準備を進めていきます。
